为了准确有效地解决安全监控系统的防雷方案,首先要准确了解安全监控系统的系统组成,然后准确分析安全监控系统雷击损坏的主要原因和可能雷击过电压的入侵途径。那么,安全监控如何防雷呢?
安全监控如何防雷击?
一、直击雷防护。
雷电击中露天摄像头,直接损坏设备;雷电直接击中电缆,导致电缆熔断损坏。直击雷防护是防雷保护不可缺少的基础,也是防雷保护不可忽视的组成部分。
(1)前端设备的直击雷保护。
安全监控系统的前端设备有室外和室内两种。安装在室内的设备一般不会遭受直击雷,而安装在室外的设备大多处于相对开阔的区域,直击雷风险较大,因此必须考虑直击雷的保护。
安全监控系统的前端设备,如摄像头,应放置在接闪器(避雷针或其他接闪导体)的有效保护范围内。对于已经在其他接闪器或高层建筑原接闪系统保护范围内的前端设备,一般不再考虑直击雷保护;对于未在任何接闪系统保护范围内的前端设备,应考虑直击雷保护。

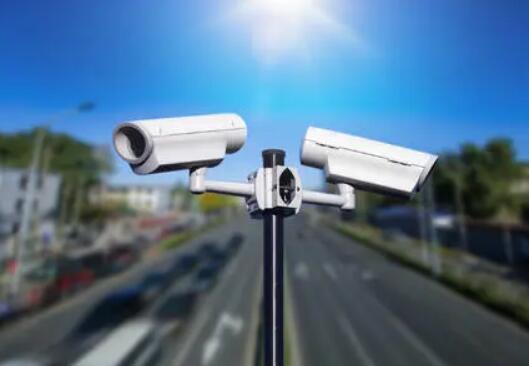

从技术经济的角度来看,前端设备直接防雷安装独立避雷针是不可行的。一般避雷针架设在摄像头的支撑杆上,引下线可以直接使用金属杆本身(也可以使用φ8镀锌圆钢或30×3镀锌扁钢)。但为了防止电磁感应,沿杆引入摄像头的电源线和信号线应铺设在金属管上,金属管应可靠接地。
(2)直击雷保护传输线路。
为保护传输线路免受直击雷的侵害,传输线路应尽量避免架空敷设,zui应穿金属管埋地敷设,金属管两端应可靠接地。
(3)终端设备的直击雷保护。
终端设备机房(一般称为监控机房)所在建筑物应采取防直击雷措施,可采用φ10圆钢(刷银粉漆)在楼顶构筑避雷带,另外3.1.3终端设备直击雷防护终端设备机房(一般称为监控机房)所在建筑物应采取防直击雷措施,可采用φ10圆钢(刷银粉漆)在楼顶构筑避雷带,另外采用φ10圆钢作为避雷带支撑,支撑高度15cm,每隔1m设置一个支撑,并采用40×4mm镀锌扁钢作为引下线与地网(地网电阻应小于10ω)连接,引下线间距不应大于25米。避雷针也可作为防直击雷措施,40×4mm镀锌扁钢作为引下线与地网连接,避雷针的高度,安装位置应按滚球法计算。
二、防雷接地系统。
所有防雷保护系统有可靠有效的接地。接地系统也是防雷保护的必要组成部分之一。安全监控系统前端和终端设备应有良好的防雷接地,相应的接地系统应符合规范要求。一般独立于监控室所在建筑物的前端设备必须有独立接地。但是这里需要特别指出的是:
无论是前端还是终端设备的接地系统,如果距离小于20米,两个接地系统之间应等电位连接。
